System Robot Gantry

Beth yw System Robot Gantry?

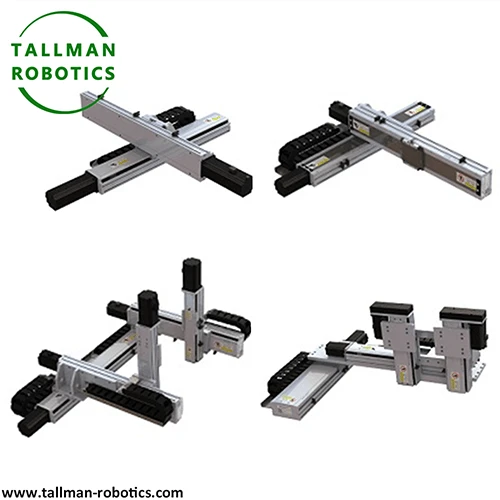

Mae system robot gantri yn ddatrysiad lleoli awtomataidd cyflawn wedi'i adeiladu o amgylch ffrâm mudiant llinellol uwchben, gan integreiddio echelinau cydamserol lluosog (X, Y, ac yn aml Z), cydrannau gyriant, rheolwyr mudiant, ac offer effeithydd terfyn i mewn i lwyfan cydlynol sengl ar gyfer symud rhannau, offer, neu ddeunyddiau ar draws amlen waith ddiffiniedig. Fel "system," mae'n cwmpasu nid yn unig y strwythur mecanyddol ond hefyd y bensaernïaeth reoli, cyd-gloi diogelwch, a meddalwedd sydd eu hangen ar gyfer awtomeiddio llawn.

Strwythur

Mae'r system yn cynnwys ffrâm anhyblyg uchel sy'n cynnal rheiliau cyfochrog ar gyfer yr echelin gynradd, cydosodiad pont/cerbyd sy'n cario echelinau eilaidd a fertigol, a mecanweithiau gyrru (rac{0}}a-piniwn, sgriw bêl, neu fodur llinol) wedi'u paru â moduron servo a chanllawiau llinellol ar gyfer pob echelin. Mae rheolydd symud canolog yn cydlynu symudiad aml-echel, yn aml wedi'i integreiddio â PLC, AEM, ffensys diogelwch, a synwyryddion ar gyfer adborth lleoliad, canfod gwrthdrawiadau, a rheoli effeithwyr diwedd (grippers, weldwyr, peiriannau dosbarthu, ac ati).

Ystyriaethau Dethol

Mae ffactorau allweddol yn cynnwys dimensiynau amlen waith, cynhwysedd llwyth tâl fesul echelin, cywirdeb lleoli ac ailadroddadwyedd, cyflymder / cyflymiad uchaf, technoleg gyrru sy'n addas ar gyfer hyd teithio ac anghenion manwl gywir, gallu rheolydd ar gyfer cydgysylltu aml-echel, a gofynion integreiddio ag offer i fyny'r afon ac i lawr yr afon. Dylid gwerthuso dyluniad y system ddiogelwch (gwarchod, e{-arosfannau, llenni golau) yn seiliedig ar yr amgylchedd gwaith cyfagos a rhyngweithio personél.

Ceisiadau

Defnyddir systemau robot gantry mewn cydosod modurol, llinellau palletizing, cymorth peiriannu CNC, argraffu 3D fformat mawr, awtomeiddio warws, a gweithrediadau trin deunyddiau lle mae angen datrysiad symud uwchben cyflawn, cydgysylltiedig ar draws meysydd gwaith dyletswydd mawr neu drwm.

Ystyriaethau Gosod

Rhaid gosod strwythur y ffrâm yn wastad, yn sgwâr, ac wedi'i hangori i wrthsefyll llwythi deinamig heb wyro. Mae angen dilysu aliniad ar bob echelin, ac mae'n rhaid i systemau diogelwch (gardiau, cyd-gloi, e-arosfannau) gael eu profi a'u dilysu cyn gweithredu. Dylid cwblhau rhaglennu rheolyddion, graddnodi amgodyddion, a phrofi symudiadau amlen llawn, gyda systemau rheoli cebl yn cael eu harchwilio i weld a ydynt yn gweithredu am ddim ar draws yr ystod deithio lawn.
